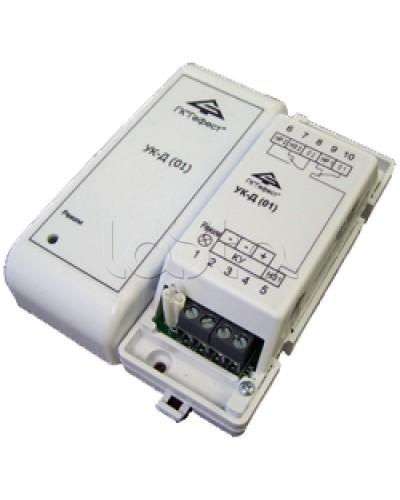

Описание Устройство коммутации и диагностики Гефест УК-Д (01) (10 шт/уп)

Назначение:

УК-Д (01) применяется для включения / отключения устройств промышленной и пожарной автоматики. Для коммутации нагрузки в УК-Д (01) имеются две группы переключающих контактов.

УК-Д (01) включаются только в линию связи (ЛС) базового устройства УКЛСиП (Б) или УКЛСиП (РП), при этом напряжение питания УКЛСиП(Б) или УКЛСиП(РП) должно быть от 20,5В до 28В.

Число подключаемых в ЛС устройств коммутации и диагностики УК-Д (01) определяется при проектировании, исходя из суммарного тока потребления всеми устройствами, подключенными к ЛС.

УК-Д (01) обеспечивает контроль целостности обмотки собственного пускового реле. При обрыве обмотки реле УК-Д (01) формирует и передает управляющему устройству
УКЛСиП (Б) или УКЛСиП (РП) извещение «Неисправность». Извещение «Неисправность» формируется также в УКЛСиП (Б) или УКЛСиП (РП) при обрыве или КЗ линии связи, в которую включены УК-Д (01).

Величина тока, потребляемого от линии связи:

в дежурном режиме - не более 8 мА;
в режиме неисправности - не более 8 мА;
при выполнении команды «Пуск» - не более 30мА;
Максимальные напряжение и ток, коммутируемые контактами исполнительного реле:

переменное напряжение 250 В, ток 3 А;
постоянное напряжение 30 В, ток 3 А.
Степень защиты оболочки от воздействия окружающей среды

с установленной верхней крышкой– IР30;
со снятой верхней крышкой - IР20
Габаритные размеры, не более, - 106х42х37 мм.

Масса - не более 0,15 кг.

УК-Д (01) сохраняет работоспособность в диапазоне температуры окружающей среды от минус 30 °С до плюс 55 °С, предельная относительная влажность окружающей среды – 93% (при температуре +40 °С).

УК-Д (01) имеет индикатор «Режим», который в дежурном режиме светится зеленым цветом, в режиме «Пуск» - красным цветом, в режиме «Неисправность» - яркими вспышками с частотой повторения 4 Гц, что облегчает наладку установки и обнаружение неисправного устройства.
